PART1
![](http://file.tuweia.cn/41307c9e312bb03cb8c060e3fad4e1f8948338b5_s.png)

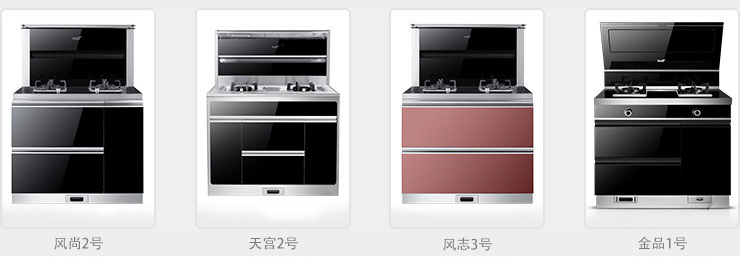

第一部分:初识集成灶
![](http://file.tuweia.cn/d665fbd6cedd81c5f352dfbd7f254edfde657d51_s.png)
所有的产品都包含,烟机,炉具,消毒柜,储藏柜,电磁炉组成。
PART2
![](http://file.tuweia.cn/41307c9e312bb03cb8c060e3fad4e1f8948338b5_s.png)
![](http://file.tuweia.cn/c5150e42acc58f27062bb4b070b8fa0b651d57b0_s.png)
![](http://file.tuweia.cn/2eb6f1b35addbc093fc0f39d68041d6373aea708_s.png)
![](http://file.tuweia.cn/05192a759b92ffa65f58c06dfd2152ec590b9e9d_s.png)
![](http://file.tuweia.cn/5bb1dccae61a1c29c812cbd87060b5eeed3595f3_s.png)
![](http://file.tuweia.cn/bb8e550496b112716007ad2acb04b6cffc2a2b7b_s.png)
![](http://file.tuweia.cn/d176d47f28090d3b9edf3f7952ad533e396bf5b7_s.png)
![](http://file.tuweia.cn/de0ada5e37f5dec0b8d30f3f804cbf9a0f21703e_s.png)
![](http://file.tuweia.cn/7ba9987e820d7089df6ff525b21d0dd43e81c7cd_s.png)

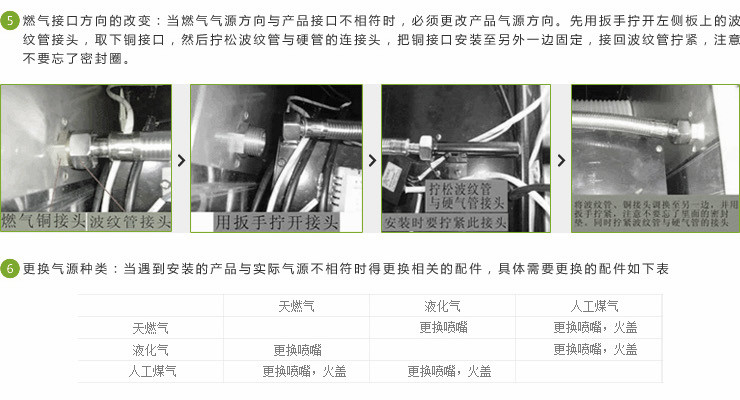

需要改变气源时,只要打开面板,用12-14的扳手拧开率铝管与喷嘴的接口,取下喷嘴调换合适的喷嘴,就可以了。但是在用天然气或液化气的气源调换成人工煤气时,除需要更换喷嘴还需要更换火盖。同样人工煤气的换成天然气跟液化气也需要更换火盖,并且要检查铝管口是否破裂。天然气跟液化气互换只要更换喷嘴就可以了。更换气源以后必须重新调整风门。
![](http://file.tuweia.cn/b89f6fa822dc317479e9a9a3633fe2172203909d_s.png)
PART3
![](http://file.tuweia.cn/41307c9e312bb03cb8c060e3fad4e1f8948338b5_s.png)
第三部分:产品的维修
灶具点火不良:在使用干电池供电的灶具在长时间使用以后,如电池电量不足时是不能点火的,还有点火针的距离不对,应在5mm左右,点火针污浊,火孔堵塞以及气源气压不稳定,偏低偏高都对点火不利。
![](http://file.tuweia.cn/462c7c58bb97836d1858b25bac20336220b864e1_s.png)
不能保火:这种情况在使用中出现的比较多,主要问题有在使用一段时间以后熄火针位置改变,造成火苗不能烧到熄火针的针尖位置。如果旋钮由于某种原因被面板挡住,造成电磁阀不能有效吸合。小火调的大小,以及火苗勾不着熄火针的针尖。最后还有就是熄火针或电磁阀损坏都会造成不能保火。
![](http://file.tuweia.cn/04b91d147c7bdae861ad006466df86a45a637654_s.png)

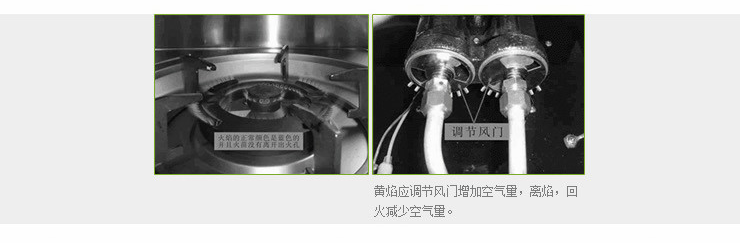

黄焰:当出现黄焰首先应调节风门增加空气量,查看火盖有否盖好等原因,当你更改气源以后出现这种情况应检查火盖是否匹配。离焰,回火:风门调节不当进风量太多都会造成回火跟离焰,气源压力波动太大,压力太大容易离焰,太小容易回火。
![](http://file.tuweia.cn/c12420f92913624b9db619c58e98a9696e7416b3_s.png)
火小:如是新机器出现火小的情况,首先查看机器上的气源跟实际是否匹配,其次的检查喷嘴是否正确。再检查气源的气压是否偏低。
烟机部分:当风管过长、弯头过多过急都易产生风量减少噪音增大。当出现有特别的异样的杂音,吸力降低时应检查风机上的风轮帽是否松动。再检查电机运转是否正常。如点击启动困难、启动声大及不能启动,应检查电压是否正常,电容是否正常,控制板以及电机是否正常。
网板应定期清洗,否则会影响吸烟效果。清洗很简单只要取下网板用中性的清洁剂。用软棉布擦洗,注意清洗时不要划伤手。

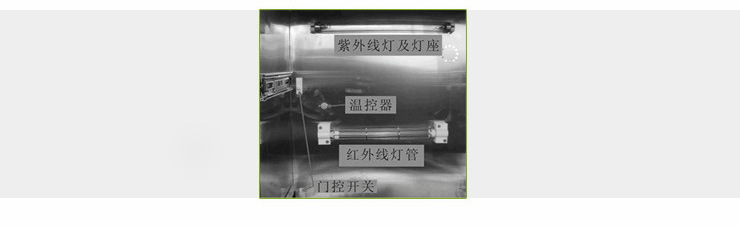

保洁部分:试机时可以打开紫外线开关,让紫外线工作3-5分钟,然后关掉紫外线开关,打开保洁柜抽屉门,如能闻到臭氧的味道说明紫外线工作正常,如没有先检查紫外线灯管是否完好,可取下灯管查看灯管两头丝是否断裂,否则查看灯管与灯座接触是否良好,门控开关是否有效接通,再不然就要检查控制板及开关板工作有否正常。烘干部分同样可以线开机3-5分钟,然后感觉一下箱体内是否有温升。没有的话同样要检查红外线灯管。门控开关。控制板及开关板是否正常。当机器长时间使用以后出现很重的臭氧味道,一般是门未关严或门封条老化,只要更换门封条就可以。
![](http://file.tuweia.cn/3b6e47c394b6eac4e19e823959ee7070d9ec5bad_s.png)
![](http://file.tuweia.cn/a6fbb572573be57149c0bd88dc4e0b24b5df765d_s.png)

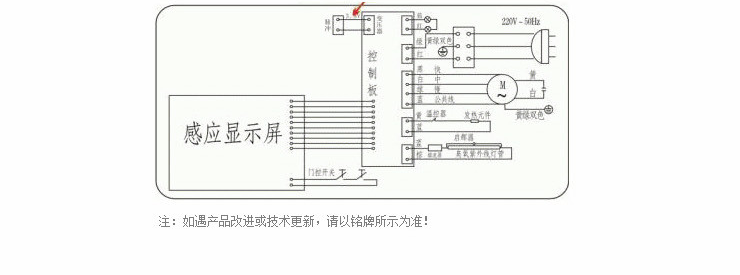

注意电源正负极性
![](http://file.tuweia.cn/35d27eb4e8f332a993af0db75163f0c2171acbfb_s.png)
